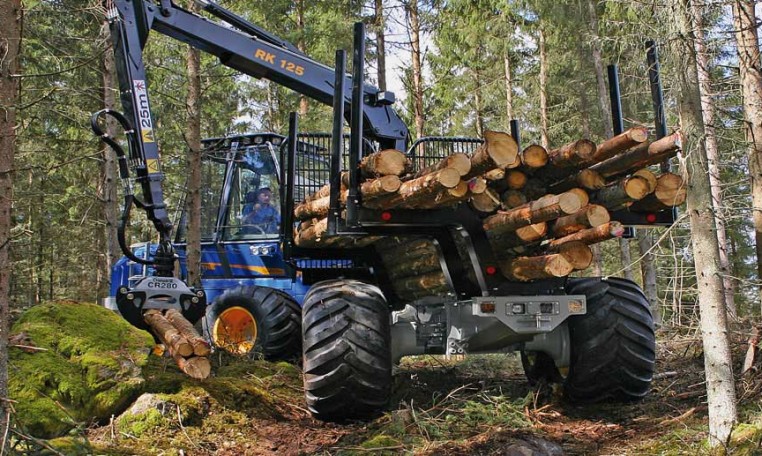

Rottne porteur forestier F13D
La polyvalence par excellence, performant d’un bout à l’autre de l’année avec en option son bogie arrière dirigé.

La marque Rottne leader incomparable de l’exploitation forestière.
Les porteurs forestiers Rottne sont déclinés autour d’une gamme complète et homogène selon vos besoins.

rottne

  • Cabine Confort Line
  • Caisse outils complète
  • Caméra de recul
  • Chaînes
  • Commande à distance
  • Essuie-glaces
  • Extension panier de chargement
  • GPS
  • Graissage centralisé
  • Grue avec 8,4 m de portée et rotateur
  • Grue double télescope avec rotator 9 ou 10 m de portée
  • Huile bio
  • Imprimante couleur
  • Kit main libre
  • Lame bull
  • Logiciel porteur
  • Panier de chargement grande capacité
  • Pare-soleil
  • Phares xénon ou LED
  • Pompe de filtration
  • Pompe de remplissage
  • Pompe à vide
  • Protection incendie
  • Relevage bogie
  • Rotator
  • Système amortissement cabine
  • Système essieux breveté
  • Système préchauffage moteur et cabine
  • Tracks
Moteur
TypeJohn Deere 6068 HFC Tech Plus PVX, 6 cyl. 6,8 litres,Tier 3B, 4-soupapes avec système d'injection par rampe commune, turbo à géométrie variable, intercooler refroidi par eau et filtre à particules.
Puissance164 kW / DIN, 221 cv à 1800 tr/min.
Couple maxiCouple maxi 963 Nm (710 lbf ft) à 1400-1600 tr/min.
Cylindrée6.8 litres (415 in3)
Réservoir165 litres (44 US gal)
Transmission
TypeTransmission hydrostatique par 8 roues avec moteurs hydraulique. Système de transmission Rottne D5. Le système est complètement séparé de tous les autres circuits hydraulique et possède son propre un réservoir d'huile et son système de filtration. L'huile est refroidie par un échangeur de chaleur. Entrainement des roues par bogie avec blocage de différentiel à commande manuelle à l'avant et à l'arrière.
Force de traction maxi177 kN (39 800 lbf)
Vitesse - 1ère0 - 5 km/h (0 - 3.1 mph)
Vitesse - 2ème0 - 9.5 km/h (0 - 5.9 mph)
Vitesse - 3ème0 - 25 km/h (0 - 15.5 mph)
Freins
TypeFrein négatif à bain d’huile sur l’arbre d’entrainement des bogies avants et arrières avec commande électro-hydraulique. Lorsque frein est activé la pompe hydrostatique de translation est automatiquement régulée. Pédale de frein dans les deux sens de marche. Frein de stationnement et d'urgence mécanique par manque de pression, à bain d’huile.
Pneumatiques
8 WDTrelleborg T428 : 710/45x26
Châssis
TypeArticulation avec roulement de giration et verrou de cadre.
Angle de braquageBogie arrière articulé améliorent l’angle de braquage de la machine de  54° à  43 °, ce qui rend extrêmement maniable ce porteur de grande capacité dans les environnements restreints.
Max. direction74.9 kNm (55 240 lb ft)
Angle Horizontal+/- 20°
Système hydraulique
TypeLe système hydraulique à pression constante totalement séparé de la translation. La filtration et conduite de retour d’huile sont montés  sous le niveau d'huile dans le réservoir hydraulique afin d’éviter toute cavitation. Le réservoir peut  basculer vers le haut pour les opérations de maintenance dégagent ainsi les filtres et tuyaux de retour. Filtration avec séparation de l'eau.
Capacité de la pompePompe hydraulique à piston axial de 140 cm ³, 210 litres à 1500 tr/min.
Pression30 à 220 bars.
FiltrationFiltration, retour : 10 microns abs.
Filtration, fuite d'huile : 10 microns abs.
Filtration avec séparateur d’eau : 3 microns.
Capacité du réservoir105 litres (28 US gal)
Système électrique
TypeSystème électrique avec technologie Can-Bus «  Rottne D5 Can-Bus ».
Batterie24 volts (2batterie ) 115 Ah
Alternateur150 A
Système de contrôle machineROTTNE D5, avec écran tactile couleur de 9".
Projecteurs de travail20, montés sur la cabine.
Cabine
TypeSpacieuse, cabine sécurisée anti-vibrations. Certifiée ISO.
Niveau de bruit69 dBA
Système ClimatisationACC
Grue
TypeType Rottne RK-125. Grue à flèche montée sur couronne. Télescope de : 1,4 m. Grappin Hultdins SG II 360. Rotator GV-12  avec simple frein.
Capacité de levage125 kNm (92 200 lb ft)
Angle de rotation375°
Portée7.2 / 8.4 / 10 m (23.5 / 27.5 / 33 ft)
Force de rotation35.8 kNm (26 400 lb ft) de couple.
Poids et Dimensions panier de chargement
TypeCaisse avec cadre central (porte-bogie 2500 mm) et jonction cabine avec couronne d'orientation. Trois ranches  de chargement avec l'un d'eux monté sur glissière à commande hydraulique qui peut être déplacé de 750 mm vers l’arrière. Les 2 autres peuvent être déplacées mécaniquement. ne têtière hydraulique de protection cabine peut également être déplacée verticalement de 400mm.
Poids en service à partir de19 700 kg (43 400 lbs)
Largeur2 924 mm (115 in)
Longueur9 833 mm (387 in)
Hauteur de transport3 864 mm (152 in)
Garde au sol (au verrou de cadre articulé)668 mm (26 in)
Capacité de chargement13 000 kg (28 700 lbs)
Surface de chargement4.7 - 5.5 m2 (50 - 59 ft2)

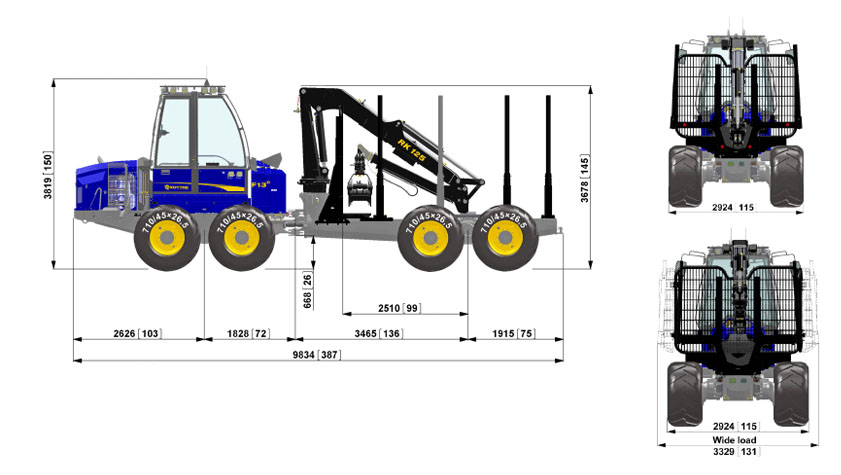

Plan_porteur_F13D_Rottne

Produit:Forestier
Type:Porteur
Marque:Rottne
Modèle:F13D
Etat:Neuf
